硬度是熱塑性彈性體TPE,TPR非常重要的一個(gè)物性參數(shù)，不同的測(cè)試方法和條件可能導(dǎo)致測(cè)試結(jié)果會(huì)有偏差，下面塑伯筆者分析熱塑性彈性體硬度測(cè)試偏差有哪些原因！

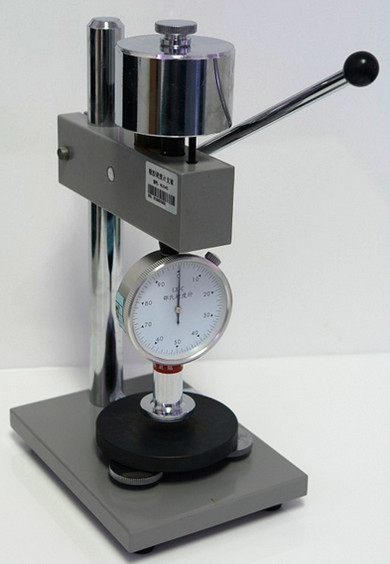

1．試樣厚度的影響

邵爾A型硬度值是由壓針壓入試樣的深度來(lái)測(cè)定的，因此試樣厚度直接影響試驗(yàn)結(jié)果。試樣受到壓力厚產(chǎn)生變形，受到壓力的部位變薄，硬度值增大。所以，試樣厚度小硬度值大，試樣厚度大硬度值小。

2．壓針長(zhǎng)度對(duì)試驗(yàn)結(jié)果的影響

標(biāo)準(zhǔn)中規(guī)定邵爾A硬度計(jì)的壓針露出加壓面的高度為2.5mm，在自由狀態(tài)時(shí)指針應(yīng)指零點(diǎn)。當(dāng)壓針在平滑的金屬板或玻璃上時(shí)，儀器指針應(yīng)指100度，如果指示大于或小于100度時(shí)，說(shuō)明壓針露出高度大于或小于2.5mm或小于2.5mm，這種情況下應(yīng)停止使用，進(jìn)行校正。當(dāng)壓針露出高度大于2.5mm時(shí)測(cè)得的硬度值偏高。

3．壓針端部形狀對(duì)試驗(yàn)結(jié)果的影響

邵爾A型硬度計(jì)的壓針端部在長(zhǎng)期作用下，造成磨損，使其幾何尺寸改變，影響試驗(yàn)結(jié)果，磨損后的端部直徑變大所測(cè)得結(jié)果也大，這是因?yàn)槠鋯挝幻娣e的壓強(qiáng)不同所致。直徑大則壓強(qiáng)小所測(cè)得硬度值偏大，反之偏小。

4．溫度對(duì)試驗(yàn)結(jié)果的影響

橡膠為高分子材料，其硬度值隨環(huán)境的變化而變化，溫度高則硬度值降低。膠料不同其影響程度不同，如結(jié)晶速度慢的天然橡膠，溫度對(duì)其影響小些，而氯丁橡膠、丁苯橡膠等則影響顯著。對(duì)熱塑性彈性體而言，溫度影響亦是較為顯著。通常在夏天，同一款型號(hào)的TPE,TPR材料，比在冬天要軟5度(A)左右！

5．讀數(shù)時(shí)間的影響

一般規(guī)定是在23°C，當(dāng)冬天以0°C和夏天30°C為比較，一般夏天測(cè)試結(jié)果要比冬天低2~5A，即使在環(huán)境溫度23°C條件下存放1小時(shí)，冬夏天還仍舊有1~3A的偏差。

6.測(cè)試時(shí)硬度計(jì)與試樣表明接觸的速度

如果用力過(guò)快或過(guò)慢，都會(huì)導(dǎo)致硬度偏差，其間大約有1~2A的偏差。

歡迎廣大用戶關(guān)注塑伯TPE官網(wǎng)，如有轉(zhuǎn)載，請(qǐng)注明出處，謝謝！
