大家都知道無(wú)鹵阻燃TPE、TPU是電纜電線行業(yè)未來(lái)的發(fā)展趨勢(shì)，將會(huì)取代PVC材料。但是由于種種的價(jià)格成本問(wèn)題，生產(chǎn)技術(shù)等原因?qū)е履壳盁o(wú)法大面積的普及。針對(duì)這一現(xiàn)象，筆者就做一些分析，希望對(duì)大家在選材、加工、開(kāi)發(fā)方面有一定幫助。

一、TPE、TPU無(wú)鹵阻燃技術(shù)比較難。

阻燃滴落現(xiàn)象、阻燃性以及阻燃后機(jī)械性能、表面都降低非常大，國(guó)內(nèi)TPE廠家真正做的好的很少（國(guó)外牌號(hào)除外）。就拿拉伸強(qiáng)度來(lái)看，一般情況下純TPU拉伸強(qiáng)度在30~40MPa，采用普通阻燃劑添加后，迅速降為10MPa左右甚至以下。

二、加工性難。

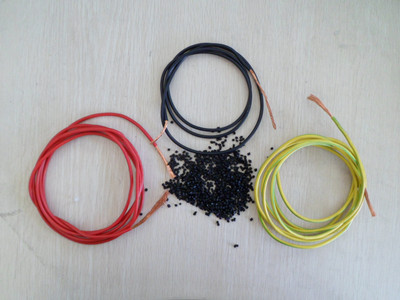

由于線材行業(yè)發(fā)展規(guī)律，大家都是采用PVC線材機(jī)械來(lái)加工TPU，這樣就存在一個(gè)實(shí)用性問(wèn)題，但現(xiàn)狀如此，你不可能讓大家全部更換更適合加工TPU的押線機(jī)，只能面對(duì)現(xiàn)實(shí)，在現(xiàn)有機(jī)械上加工TPU。很多都是失敗在加工方面。以下是非常有經(jīng)驗(yàn)的TPU廠家對(duì)國(guó)外也是國(guó)內(nèi)流行的幾款TPU的總結(jié)，比較真實(shí)，供參考！

1.亨斯曼 PU VO4766最常用也是最好加工的TPU，霧面料，加工溫度和普通PVC稍低點(diǎn)（視機(jī)臺(tái)狀況而定）。押出前烘料1.5個(gè)小時(shí)100C，清理螺桿（要把螺桿拉出來(lái)清理），適當(dāng)加熱到TPU加工溫度后才能加料生產(chǎn)，速度不能開(kāi)太快，最好不要用擠壓的，否則螺桿壓力太大，線面斷膠，溫度不能太高，否則的話要有黑色雜質(zhì)要重新清理螺桿。

2、BASFTPU 1185 光亮面料，加工溫度195~210之間，視線面狀況而定，押出前烘料2個(gè)小時(shí)，100C，同時(shí)空機(jī)加熱1.5個(gè)小時(shí)，180~190C；此料比較粘線面不好控制，模痕較嚴(yán)重，線面不好控制，加工多注意。

3、 BASFTPU 1154 光亮面料，硬度高，彈性高，長(zhǎng)做高彈工線，加工溫度開(kāi)始時(shí)溫度190~200~230，生產(chǎn)正常后中間和后邊幾段溫度適當(dāng)降低5~10C，，視線面狀況而定，押出前烘料2個(gè)小時(shí)，100C，同時(shí)空機(jī)加熱1.5個(gè)小時(shí)，180~190C；生產(chǎn)過(guò)程中切記不可以停機(jī)，負(fù)責(zé)膠米會(huì)焦燒，生產(chǎn)過(guò)程中也不可以隨便加速，這樣的話線面會(huì)有麻點(diǎn)或者凹吭，當(dāng)溫度稍微降低時(shí)該料會(huì)凝固在螺桿和機(jī)頭蜂巢板地方一部分，所以如果突然停電的話一定要趕緊把螺桿拉出來(lái)清理，否則的話只有燒螺桿了；該料加工過(guò)程中為溶液狀態(tài)，很麻煩。

4、NOVEON58202；高彈料，光面，但不是很亮，加工溫度195~210；加工過(guò)程中成面糊狀態(tài)，有塑性而無(wú)彈性，速度很慢才可以，其他加工方式和1185差不多；切記溫度不要高了，負(fù)責(zé)和PVC一樣會(huì)變黃，有裂紋狀東東。）

第三、表面印刷問(wèn)題。

由于無(wú)鹵材料的升級(jí)，同時(shí)也要求印刷油墨無(wú)鹵，這樣就又出現(xiàn)一個(gè)難題。大多數(shù)油墨無(wú)法印刷，需要進(jìn)行處理或需要采用特殊油墨，或者印刷后容易脫落影響銷(xiāo)售，價(jià)格昂貴。

第四、陷入材料選擇誤區(qū)。

1、選擇材料跳不出TPE\TPU之選，跳不出聚醚TPU好過(guò)聚酯TPU之選。

對(duì)于TPE和TPU從材料本性來(lái)看，舉兩個(gè)實(shí)際案例說(shuō)明問(wèn)題。案例一：客人選用阻燃TPE作一款耐油線，找遍全國(guó)無(wú)法通過(guò)，因?yàn)楸旧韱渭兊腡PE不耐油，會(huì)膨脹，當(dāng)然無(wú)法找到；第二方面做電線一定要耐磨，當(dāng)然是TPU好過(guò)TPE。

2、過(guò)于拿PVC的性能來(lái)要求TPU的性能。

建議跳出PVC時(shí)代材料選擇的思維定勢(shì)。最明顯的就是硬度，硬度是兩個(gè)概念。表面硬度和彎曲模量。表面硬度就是PVC所謂的P數(shù)，彈性體所謂的邵氏A\D的說(shuō)法，P數(shù)是習(xí)慣叫法，根據(jù)充油量多少來(lái)評(píng)定軟硬；而邵A才是準(zhǔn)確的表述表面硬度表述方法。另外一個(gè)常常被忽略的是彎曲模量和回彈，PVC硬質(zhì)或軟質(zhì)只是表面硬度的問(wèn)題，它不是彈性體，柔軟性只能硬度來(lái)表述。而TPU不同，彈性體除表面硬度外彎曲模量高低決定柔軟性，表面硬的材料，加工出來(lái)柔軟性通常很好。
